| Напряжение | 400 В |
|---|---|
| РАБОЧАЯ ЗОНА: | |
| Макс. Ø заготовки над станиной | 650 мм |
| Макс. Ø обточки над станиной | 500 мм |
| Макс. Ø обточки над суппортом | 320 мм |
| Макс. длина точения | 910 мм |
| Ø гидравлич. патрона | 12 (305) дюйм (мм) |
| Ø отверстия в гидравлич. патроне | 91 мм |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещение по оси X | 270 мм |
| Макс. перемещение по оси Z | 1060 мм |

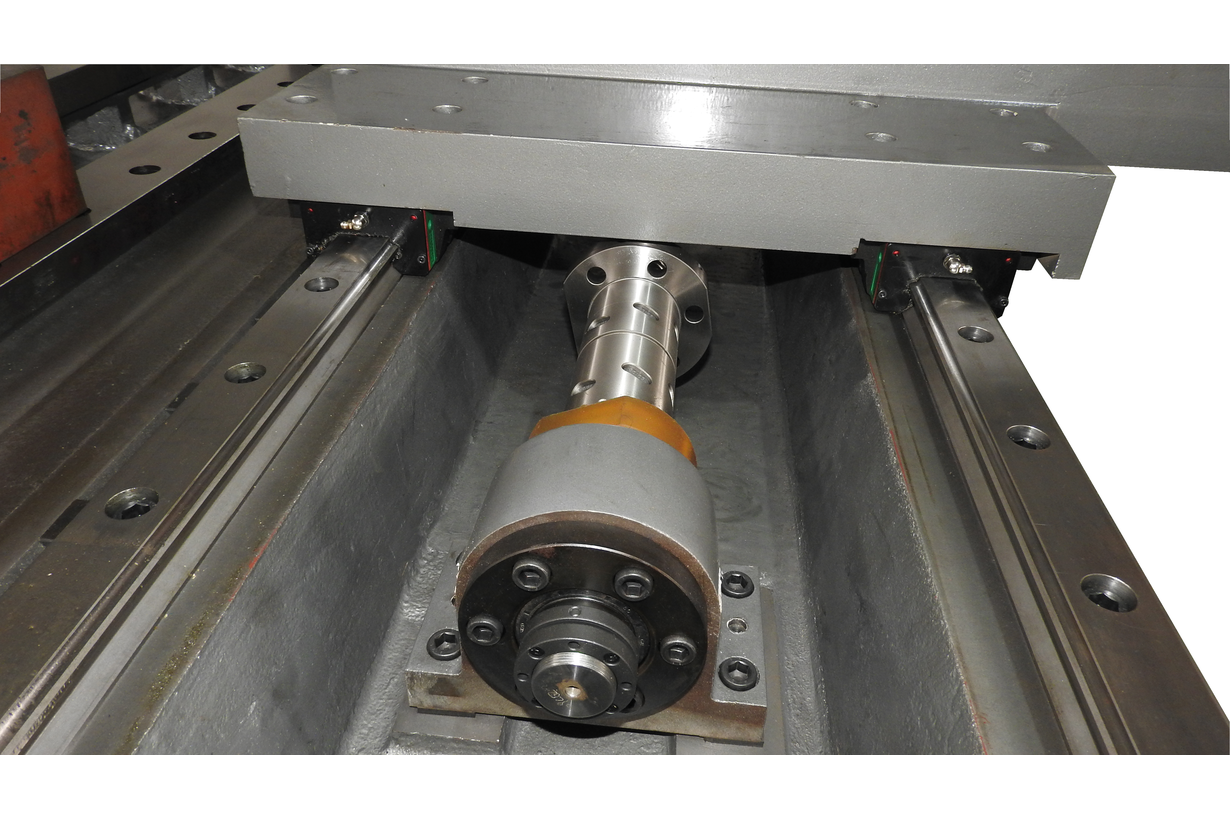

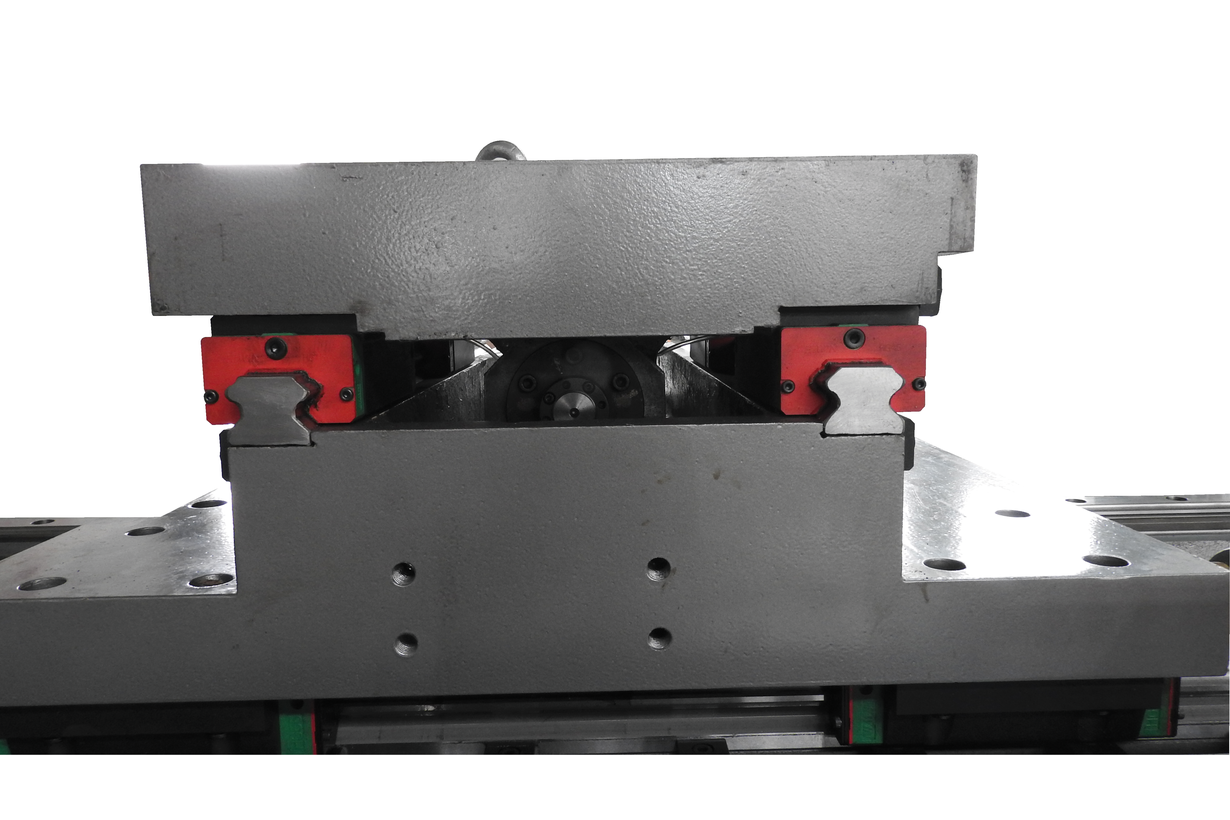

| Направляющие/ширина X,Z | качения/45,55 тип/мм |
| Угол наклона направляющих | 45 град |

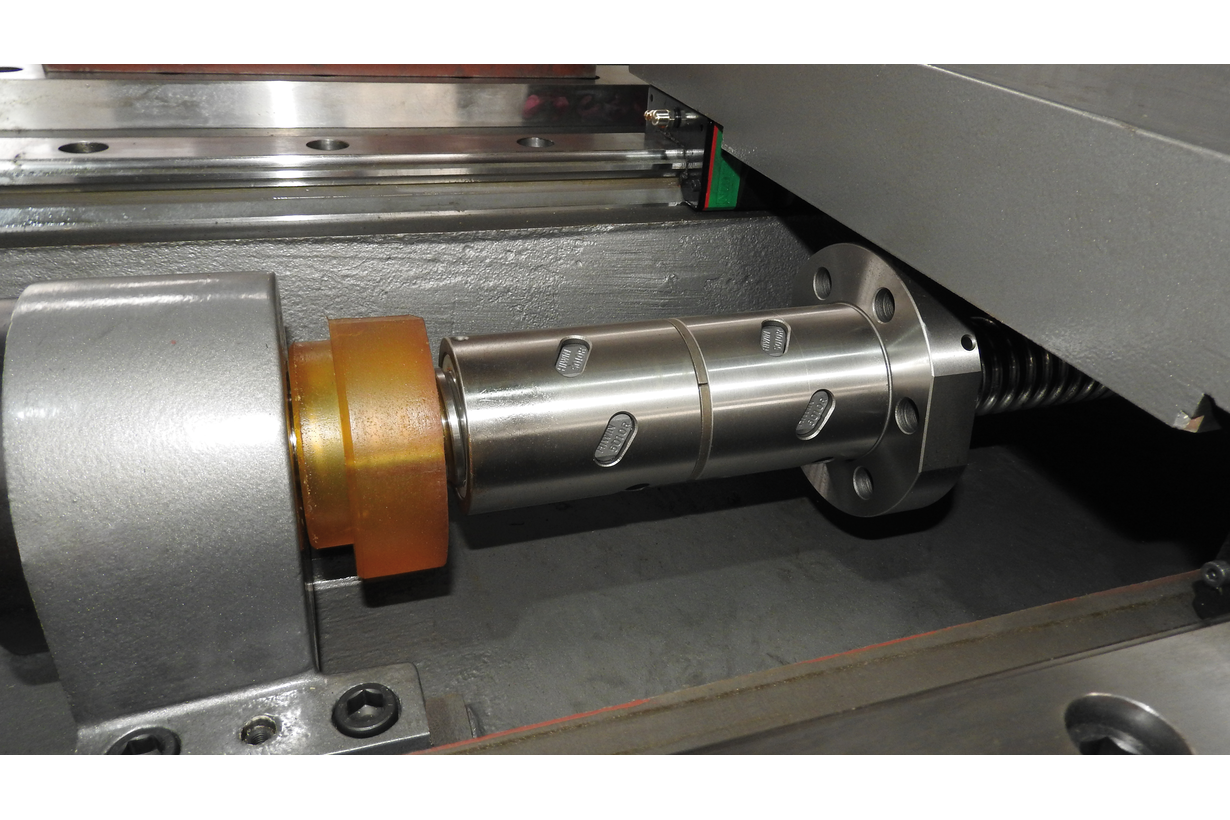

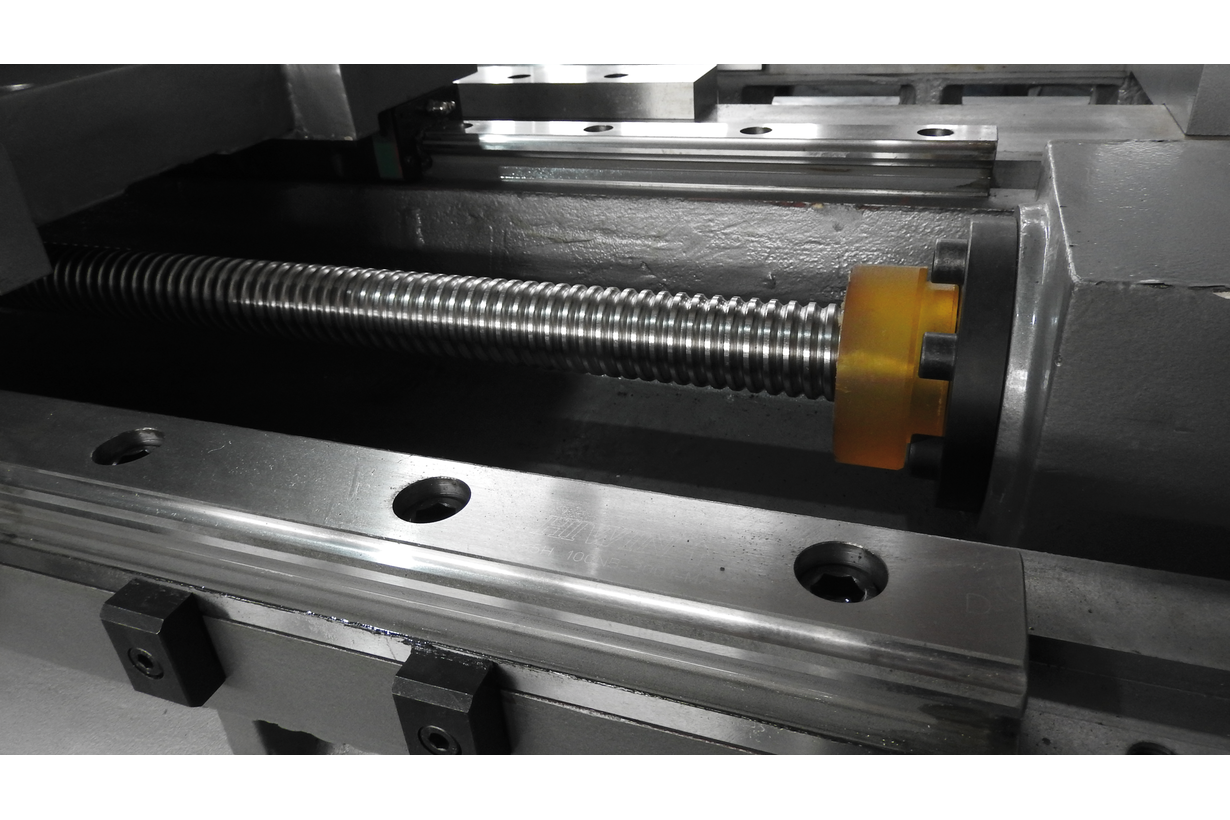

| Ø ШВП X/Zх шаг резьбы, класс точности | 40/50х10, P3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 2500 об/мин |
| Конус шпинделя | А2-8 тип |
| Ø проходного отверстия в шпинделе | 90 мм |
| Макс. Ø прутка (гидравлич. патрон) | 73 мм |
| ИНСТРУМЕНТ: | |
| Кол-во позиций инструмента | 12 шт |
| Макс. размер инструмента | 25х25 мм |
| Макс. Ø инструмента | 40 мм |
| Частота вращения приводного инструмента | |
| Мощность приводного инструмента | |
| ЗАДНЯЯ БАБКА: | |
| Конус пиноли задней бабки | МК-6 тип |
| Ø пиноли задней бабки | 100 мм |
| Ход пиноли задней бабки | 200 мм |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Z | 16/20 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 250 л |
| Мощность мотора системы подачи СОЖ | 0,18 кВт |
| Объем бака смазки | 1,8 л |
| Мощность мототра гидростанции | 2,2 кВт |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 18,5 (S); 18,5/22 (F) кВт |
| Крутящий момент на главном двигателе | 117,7 (S); 105 (F) Нм |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 5450х1980х2260 мм |
| Масса нетто/(брутто) | 7000/8100 кг |

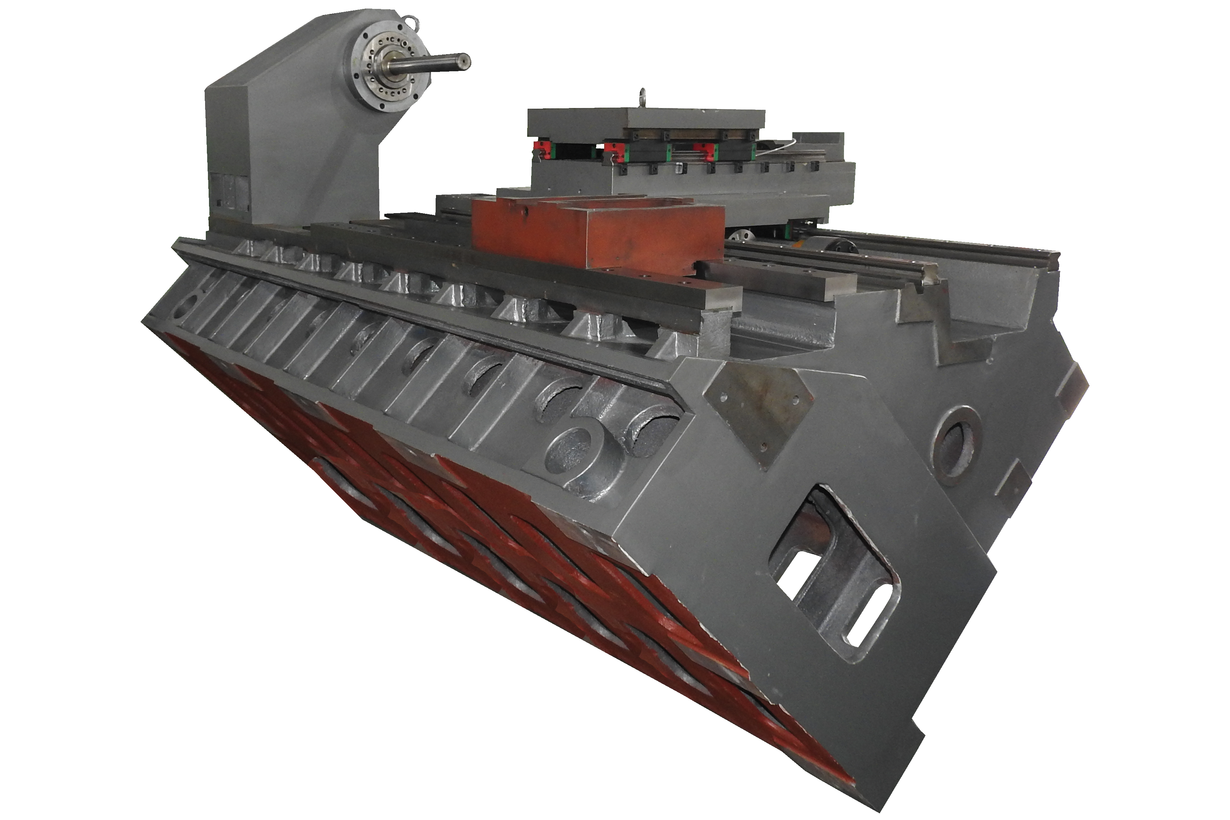

Токарный станок с ЧПУ с наклонной станиной и направляющими качения
| Напряжение | 400 В |
|---|---|
| РАБОЧАЯ ЗОНА: | |
| Макс. Ø заготовки над станиной | 650 мм |
| Макс. Ø обточки над станиной | 500 мм |
| Макс. Ø обточки над суппортом | 320 мм |
| Макс. длина точения | 910 мм |
| Ø гидравлич. патрона | 12 (305) дюйм (мм) |
| Ø отверстия в гидравлич. патроне | 91 мм |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещение по оси X | 270 мм |
| Макс. перемещение по оси Z | 1060 мм |
| Направляющие/ширина X,Z | качения/45,55 тип/мм |
| Угол наклона направляющих | 45 град |
| Ø ШВП X/Zх шаг резьбы, класс точности | 40/50х10, P3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 2500 об/мин |
| Конус шпинделя | А2-8 тип |
| Ø проходного отверстия в шпинделе | 90 мм |
| Макс. Ø прутка (гидравлич. патрон) | 73 мм |
| ИНСТРУМЕНТ: | |
| Кол-во позиций инструмента | 12 шт |
| Макс. размер инструмента | 25х25 мм |
| Макс. Ø инструмента | 40 мм |
| Частота вращения приводного инструмента | |
| Мощность приводного инструмента | |
| ЗАДНЯЯ БАБКА: | |
| Конус пиноли задней бабки | МК-6 тип |
| Ø пиноли задней бабки | 100 мм |
| Ход пиноли задней бабки | 200 мм |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Z | 16/20 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 250 л |
| Мощность мотора системы подачи СОЖ | 0,18 кВт |
| Объем бака смазки | 1,8 л |
| Мощность мототра гидростанции | 2,2 кВт |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 18,5 (S); 18,5/22 (F) кВт |
| Крутящий момент на главном двигателе | 117,7 (S); 105 (F) Нм |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 5450х1980х2260 мм |
| Масса нетто/(брутто) | 7000/8100 кг |
Токарный станок с ЧПУ с наклонной станиной и направляющими качения
